10kv電纜有時候會寫8.7/10kV或者6/10kV電纜，這是因為增加絕緣提高電壓承受能力，例如8.7/10kV的U值為10KV，10KV電纜生產使用的型號基本都是YJV或YJLV兩種不同材質的型號。下面介紹下YJV與YJVL10kv電纜載流量對照表

10kv電纜載流量對照表

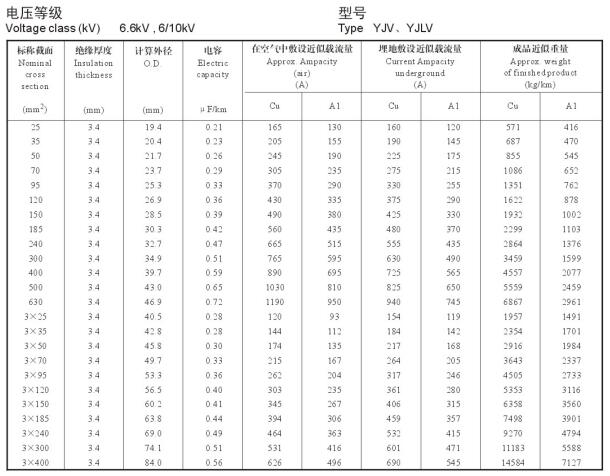

YJV、YJLV單芯、三芯10KV電纜載流量表

YJV、YJLV單芯、三芯10KV電纜載流量表

YJV22、YJLV22三芯10KV電纜載流量表

YJV22、YJLV22三芯10KV電纜載流量表

10kv高壓電纜敷設要求

1、電纜通道暢通，排水良好。金屬部分的防腐層完整。隧道內照明、通風符合要求。

2、電纜型號、電壓、規格應符合設計。

3、電纜外觀應無損傷、絕緣良好，當對電纜的密封有懷疑時，應進行潮濕判斷。

4、直埋電纜與水底電纜應經試驗合格。

5、電纜放線架應放置穩妥，鋼軸的強度和長度應與電纜盤重量和寬度相配合。

6、敷設前應按設計和實際路徑計算每根電纜的長度，合理安排每盤電纜，減少電纜接頭。

7、在帶電區域內敷設電纜，應有可靠的安全措施。

8、電纜敷設時，不應損壞電纜溝、隧道、電纜井和人井的防水層。

9、電力電纜在終端頭與接頭附近宜留有備用長度。

高壓電纜載流量計算公式

在理論上講，高壓電纜載流量計算公式：

最大載流量=電纜斷面積(mm2)×這種電纜材質的允許最大電流密度(A/mm2)

導線截面積與載流量的計算：

一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的;一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。

如：2.5mm2BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A4mm2BVV銅導線安全載流量的推薦值4×8A/mm2=32A

計算銅導線截面積利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下范圍：S=<I/(5~8)>=0.125I~0.2I(mm2)S-----銅導線截面積(mm2)I-----負載電流(A)

功率計算一般負載(也可以成為用電器，如點燈、冰箱等等)分為兩種，一種式電阻性負載，一種是電感性負載。對于電阻性負載的計算公式：P=UI對于日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數cosф=0.5。不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。

也就是說如果一個家庭所有用電器加上總功率為6000瓦，則最大電流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情況下，家里的電器不可能同時使用，所以加上一個公用系數，公用系數一般0.5。所以，上面的計算應該改寫成I=P*公用系數/Ucosф=6000*0.5/220*0.8=17(A)也就是說，這個家庭總的電流值為17A。則總閘空氣開關不能使用16A，應該用大于17A的。

很多人，針對高壓電纜載流量提出這樣的質疑：

1、同樣截面高壓電纜和普通電纜載流量是否一樣?

這個問題就要考慮到高壓電纜材質的一些特殊性能了：

高壓電纜因為絕緣等級高，外部膠片厚，散熱性不如低壓電纜，因此同樣截面積的高壓電纜載流量要略小于普通電纜。

2、為什么高壓側進變壓器的電纜只要YJV—8.7/103×95而經過變壓器變壓以后有的低壓側出線為YJV22—4×180+1×95，低壓側的電纜截面積反而比高壓側的大?

因為理論上變壓器的輸入功率等于輸出功率。功率P=UI，高壓側電壓要高，所以通過電流小，低壓側電壓低，所以通過電流大。如果設計合理的話，你說高壓側用95的電纜，低壓側用4X180的電纜。說明兩側電流比大約1：9，電壓比應9:1，低壓400伏，高壓3600
